Цифровий осцилограф DS213
(портативний, зберігання сигналів, 2 аналогових + 2 цифрових канали)
🔹 Опис
DS213 — це мініатюрний цифровий осцилограф із чотирма каналами, який поєднує компактність, високу точність вимірювань і гнучкі тригери. Завдяки вбудованому USB-накопичувачу, збереженню сигналів та можливості автозаміру параметрів, він є незамінним інструментом для інженерів, електронщиків, майстрів і студентів.
🔹 Характеристики
| Характеристика | Значення |
|---|---|
| Модель | DS213 |
| Тип | Цифровий портативний осцилограф |
| Канали | 2 аналогових (CH_A, CH_B), 2 цифрових (CH_C, CH_D) |
| Роздільна здатність | 8 біт |
| Частота дискретизації | 100MSa/s (реального часу) |
| Глибина пам’яті | 4 канали по 4K |
| Вертикальна чутливість (X1) | 10mV–10V/div (1-2-5 STEP) |
| Вертикальна чутливість (X10) | 100mV–100V/div (1-2-5 STEP) |
| Максимальна напруга на вході | ±40Vpp (X1), ±400Vpp (X10) |
| Типи тригерів | По фронту, по імпульсу, логічний |
| Режими тригера | Авто, Нормальний, Одинарний, Повільний |
| Джерело тригера | CH_A, CH_B, CH_C, CH_D |
| Типи сигналів генератора | Квадрат: 10Гц–8МГц, Синус/Пила/Трикутник: 10Гц–20МГц |
| Формати збереження | BMP, BUF, CSV |
| Автовимірювання | Частота, цикл, шпаруватість, пікова/середня/мін./макс. напруга |
| Курсорне вимірювання | Час, амплітуда |
| Пам’ять | Вбудований 8M USB-диск |
| Батарея | 1000mAh (знімна) |
| Розміри | 99.5 × 58.5 × 13.5 мм |
| Вага | 129 г (з батареєю) |
| Сертифікація | CE, FCC |
🔹 Опції та режими роботи
-
Реальний час семплювання зі швидкістю 100M Sa/s
-
4-хканальне відображення з варіантами комбінацій каналів
-
Тригери: фронт, імпульс (позитивний/негативний), логічний
-
Генерація хвиль: квадрат, синус, пила, трикутник
-
Збереження сигналів у форматах BMP/BUF/CSV
-
Вбудований накопичувач: 8MB USB
-
Режими відображення: Hide/REC/CH_A+CH_B/CH_A−CH_B/CH_C&CH_D
-
Вимірювання курсором: час, напруга
-
Підтримка автозаміру основних параметрів сигналу
🔹 Переваги перед іншими моделями
-
Компактний та портативний — ідеально для виїзної діагностики
-
Чотириканальний контроль (2 аналогових + 2 цифрових)
-
Збереження хвиль у пам’яті — зручно для аналізу
-
Просте перемикання режимів тригерів
-
Знімна батарея — зручно для заміни та тривалого використання
-
Вбудований генератор сигналів
-
Якісний корпус, легка вага — лише 129 г

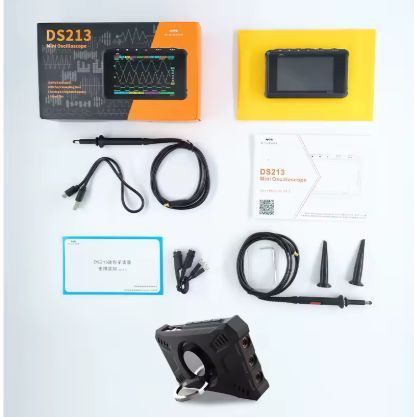

🔹 Комплектація
-
1 × Осцилограф DS213
-
1 × Щуп X10
-
1 × Щуп X1
-
1 × USB-кабель
-
1 × Викрутка
-
1 × Захисний чохол
-
1 × Посібник користувача
-
1 × Силіконовий чохол (Silicone Boot)
🔹 Додаткова інформація
DS213 — це ідеальний інструмент для аналізу сигналів у реальному часі з можливістю збереження, генерації тестових сигналів та мобільного використання. Відмінний вибір для інженерів, хобістів та техніків, які працюють з аналоговими та цифровими сигналами.
🔹 Популярні запитання та відповіді
Скільки каналів підтримує прилад?
Чотири — два аналогових (CH_A, CH_B) і два цифрових (CH_C, CH_D).
Чи можна зберігати сигнали?
Так, вбудована пам’ять 8МБ дозволяє зберігати у форматах BMP, BUF, CSV.
Яка максимальна напруга входу?
До ±400Vpp при використанні щупа X10.
Який формат виводу сигналів генератора?
Синус, пила, трикутник, квадрат — з частотою до 20МГц.
